琰清流體法蘭介紹應用常規材質和數據

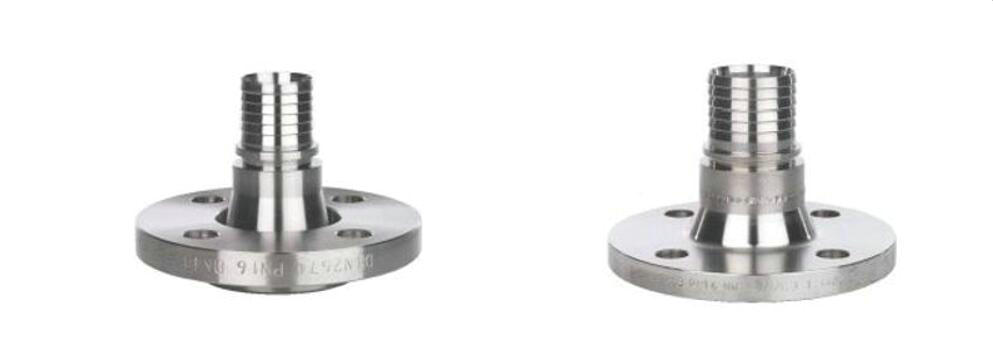

1、 法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可折連接，管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。

2、 國際上管法蘭標準的幾個體系
1） 歐洲法蘭體系：德國DIN（包括蘇聯）
a、 公稱壓力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa
b、 公算通徑：15~600mm
c、 法蘭的結構型式：平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊環松套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋
d、 法蘭密封面有：平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面
e、 蘇聯于1980年發布的OCT管法蘭同錄標準與德國DIN標準相似，不再追述
2） 美洲法蘭體系：美國ANSI B16.5《鋼制管法蘭及法蘭管件》
a、 公稱壓力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa），
b、 公算通徑：6~4000mm
c、 法蘭的結構型式：條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋
d、 法蘭密封面：凹面、凹凸面、榫槽面、金屬環連接面
3） 日本JIS管法蘭：在石油化工裝置中一般僅用于公用工程，在國際上影響較小，在國際上沒有形成獨立體系。
3、 我國鋼制管法蘭國家標準體系GB
1） 公稱壓力：0.25Mpa~42.0Mpa
a、 系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）
b、 系列2：PN0.25, PN0.6, PN2.5, PN4.0
其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6個等級的法蘭尺寸系屬于以德國法蘭為代表的歐洲法蘭體系，其余為美國法蘭為代表的美洲法蘭體系。
在GB標準中，從屬于歐洲法蘭體系的公稱壓力級最大的為4Mpa，從屬于美洲法蘭體系的公稱壓力級最大為42Mpa。
2） 公稱通徑：10mm~4000mm
3） 法蘭的結構形式：整體法蘭、單元法蘭
a、螺紋法蘭
b、焊接法蘭、 對焊法蘭、帶頸平焊法蘭、 帶頸承插焊法蘭、 板式平焊法蘭
c、松套法蘭 對焊環松套帶頸法蘭 對焊環松套板式法蘭 平焊環松套板式法蘭 板式翻過松套法蘭
d、法蘭蓋（盲孔法蘭）
4） 法蘭密封面：平面、凹面、凹凸面、榫槽面、環連接面
二、 儀表常用的管法蘭標準體系
1、 DIN標準
1） 常用壓力等級：PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250
2） 法蘭密封面： raised face DIN2526C 突面法蘭 grooued acc. DIN2512N 榫槽面
2、 ANSI標準
1） 常用壓力等級：CL150，CL300，CL600，CL900，CL1500
2） 法蘭密封面：ANSI B 16.5 RF flanges 突面法蘭
3、 JIS標準：不常用
1） 常用壓力等級：10K，20K
三、 如何向用戶推薦配對法蘭標準及管道標準
1、 用戶要求提供配對法蘭制造圖：
例：某用戶選一渦街流量計，其型號為：70FS80-E0A00A1B100 E：PN40 DIN2501，raised face DIN2526C
用戶要求提供配對法蘭制造圖
解決辦法：此涉及三個標準圖，DIN2501為母法蘭，DN2526C為法蘭面的型式，
凸面，故找到DIN2635。DIN2635就是以DIN2501為母法蘭標準的法蘭面采取DIN2526C的配對法蘭標準，將此圖傳真給用戶即可。
2、 在渦街流量計選型時，選用ANSI標準時，需注意Sch80，Sch40的差別，并與所配的管道標準相配，即：儀表選Sch80，管道也選Sch80，以免管道內徑與儀表內徑之間形成一個突出。
配管尺寸系列：英制管、公制管
英制管：國際上通用的配管系列
公制管：數十年來國內化工部門及其它工業部門廣泛使用的鋼管外徑尺寸系列
配管系列
管法蘭標準
壓力等級情況
PN0.25、0.6、1.0、1.6、2.5、4.0Mpa為德國管法蘭系列
GB9112~9125-88
PN2.0、5.0、10.0、15.0、25.0、42.0Mpa為美國管法蘭系列
英制管
SHJ406-89 《中國石化總公司工程建設標準》
PN2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa為美國管法蘭系列
公制管
HG5003~5028-58 JB75~86-59
PN0.25、0.6、1.0、1.6、2.5、4.0、6.4
